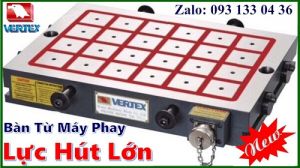

CÁCH SỬ DỤNG BÀN TỪ MÁY PHAY LỰC HÚT LỚN VPE-VERTEX
- Tên sản phẩm: Bàn từ máy phay lực hút lớn VPE - VERTEX
- Mã sản phẩm: VPE-2540, VPE-2560, VPE-2580, VPE-25100, VPE-3030, VPE-3040, VPE-3060, VPE-3080, VPE-3090, VPE-30100, VPE-4040, VPE-4060, VPE-4080, VPE-40100, VPE-5060, VPE-5080, VPE-50100, VPE-60100
- Xuất xứ: Sản phẩm được sản xuất bới Vertex - Đài Loan.
- Bảo hành: Sản phẩm bảo hành 12 tháng đối với lỗi của nhà SX
Thông số của bàn từ máy phay lực hút lớn VPE-VERTEX
- Công dụng: Bàn từ máy phay VPE-VERTEX là loại đồ gá cao cấp dùng để định vị, kẹp chặt chi tiết cần gia công trên máy phay bằng lực hút rất lớn của từ tính.
+ Ưu điểm của bàn từ máy phay VPE- VERTEX là lực kẹp lớn 1000kgs/100cm2, có nhiều kích thước để lựa chọn, giảm bớt thời gian gá kẹp chi tiết, rất an toàn
+ Bàn từ máy phay VPE - VERTEX có lực kẹp rất lớn, rất thích hợp để gá kẹp các chi tiết có kích thước lớn, gia công phay phá thô có lực ngang lớn, gia công phay được 5 mặt
+ Bàn từ máy phay VPE- VERTEX có nhiều kích thước khác nhau. Nhỏ nhất là 240 x 230mm và lớn nhất là 600 x 990mm.
+ Bàn từ máy phay VPE - VERTEX sử dụng nguồn điện 380V/1PH để kích từ. Sau khi kích từ để hút chi tiết cần gia công sẽ tháo nguồn điện ra, đóng cửa máy gia công lại nên rất an toàn.
+ Cơ cấu điều khiển được mô phỏng, hiện thị rõ ràng dễ hiểu với các chức năng tăng, giảm lực từ và nhả từ
+ Một bộ bàn từ đã bao gồm bộ điều khiển. Khách hàng có thể mua thêm các khối VSB-, VTS để kê.
- Cách sử dụng: Quý khách hàng tiến hành đặt hàng theo mã số ở cột " ORDER NO " trong Catalogue. Nguồn điện cho dòng bàn từ này là 380V/1PH.
+ Hàng sẽ được đóng trong 2 kiện. Bàn từ sẽ đóng trong kiện bọc gỗ có đai sắt. Một thùng đựng hộp điều khiển, dây cáp và tay điều khiển.
+ Khi nhận được hàng, khách hàng cắt dây đai thép và nhấc hộp gỗ bào vệ ra. Vệ sinh sạch sẽ bàn máy phay trước khi đặt bàn từ lên. Lưu ý khi đặt bàn từ lên máy phay, quay mặt có vị trí để cắm zắc cắm từ hộp điều khiển sang cho thuận tiện khi thao tác. Dùng thiết bị gá kẹp chặt bàn từ xuống bàn máy phay.
+ Từ hộp điều khiển bà từ sẽ có 2 hệ thống dây: Một là dây điện để đấu vào nguồn 380V/1PH gồm 2 dây ( 1 dây mass không tính ). hai là dây cáp nối từ hộp điều khiển sang bàn từ. Tại vị trì Zắc cắm trên bàn từ sẽ có nắp để mở ra khi cắm Zắc và lắp lại khi rút dây cáp ra.
+ Tiến hành đặt chi tiết cần gia công lên bàn từ theo vị trí mong muốn. Nếu chi tiết cần gia công có diện tích lớn hơn bàn từ ( bao phủ hết bàn từ ) thì có thể phay hết được 5 mặt chi tiết gồm mặt trên và 4 mặt biên. Nếu chi tiết cần gia công có diện tích nhỏ hơn bàn từ sẽ dùng các miếng kê để kê chi tiết cần gia công sao cho giữa chi tiết và mặt bàn từ có khoảng hợ. Khi đó chúng ta cũng có thể gia công được 5 mặt của chi tiết
+ Tiến hành cắm dây cáp từ hộp điều khiển vào Zắc cắm bên hông bàn từ. Đấu 2 dây điện từ hộp điều khiển vào nguồn 380V/1PH. Cắm dây cáp của tay điều khiển vào Zắc cắm trên hộp điều khiển.
+ Bật công tắc trên hộp điều khiển để khởi động. Trên tay cầm sẽ có các phím bấm. Khi bấm nút ở giữa và nút có dấu "+" thì sẽ tăng cấp độ lực từ từ 0 - 8. Sau khi tăng cấp độ lực từ lên theo mong muốn thì rút dây cáp khỏi Zắc cắm bên hông bàn từ và đậy nắp lại. Nếu chúng ta muốn giảm cấp độ từ thì ấn nút ở giữa và nút có dầu "-", cấp độ lực từ sẽ giảm từ 8 xuống. Sau đó đóng cửa máy và gia công. Không nên để dây cáp cắm vào Zắc cắm trên bàn từ khi gia công, vừa vướng víu vừa không an toàn về điện.
+ Sau khi gia công xong, muốn lấy chi tiết xuống hay thay đổi vị trí của chi tiết thì chúng ta cắm dây cáp vào Zắc cắm trên bàn từ. Ấn nút có ký hiệu nhả từ là được.
=> Như vậy quy trình gá kẹp bằng bàn từ VPE cũng khá đơn giản, nhanh chóng, tiện lợi và rất an toàn cho người sử dụng.
